Mengapa Kabel Kuasa 1kV LV Penting untuk Grid

Ringkasan: Dalam rangkaian pengagihan kuasa sekunder, kompleks komersial dan zon industri setempat, talian voltan rendah membentuk pautan terakhir yang paling kritikal kepada pengguna akhir.Kabel pengagihan kuasa voltan rendah dinilai pada 1kV dan ke bawah berfungsi sebagai saluran utama untuk rangkaian ini. Artikel ini menguraikan mekanik berbilang teras dalaman, kelebihan bahan dan seni bina keselamatan kabel aluminium berperisai standard 0.6/1kV, membantu pengurus projek memaksimumkan kecekapan grid kuasa mereka.

Jadual Kandungan

pengenalan

Kejuruteraan Struktur Kabel Kuasa 5 Teras 0.6/1kV

Faedah Kos Strategik Aluminium dalam Pengagihan Voltan Rendah

Keperluan Sistem 5 Teras dalam Tender Kuasa Moden

Pematuhan Langsung Kilang dan Penyumberan Projek

pengenalan

Peralihan daripada pencawang voltan sederhana kepada grid pengguna setempat memerlukan kabel pengedaran sekunder yang sangat stabil. Beroperasi pada 1kV dan ke bawah, litar ini mesti menguruskan profil beban turun naik secara berterusan, ketidakseimbangan satu fasa dan gangguan tanah fizikal luaran. Untuk mengendalikan permintaan ini tanpa menaikkan belanjawan bangunan perbandaran, perunding elektrik bergantung secara meluas pada kabel aluminium berperisai.

Direka dengan tepat untuk kestabilan jangka panjang,Kabel Taitong mengeluarkan kabel pengagihan kuasa voltan rendah gred premium 0.6/1kV. Dengan menggunakan teknologi pemadatan dan pemusingan berbilang teras yang khusus, talian kami menawarkan gabungan yang ideal antara daya tahan mekanikal dan kebolehpercayaan elektrik untuk pembangunan utiliti global.

Kejuruteraan Struktur Kabel Kuasa 5 Teras 0.6/1kV

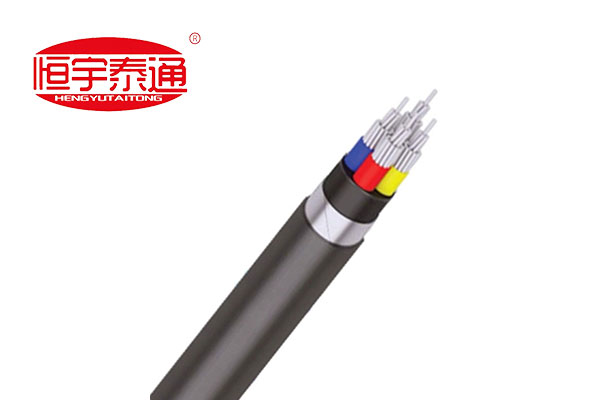

Melihat konfigurasi standard seperti YJLV22-0.6/1kV, keratan rentas kabel mendedahkan sistem perlindungan berbilang lapisan termaju yang dibina untuk pengebumian terus atau pemasangan saluran:

Konduktor Aluminium Dipadatkan:Berbentuk dan terkandas daripada aluminium ketulenan tinggi untuk memaksimumkan keratan rentas elektrik sambil menghapuskan jurang udara dalam teras.

Penebat Polietilena Berpaut Silang (XLPE):Menyediakan penebat dielektrik yang tinggi dan membolehkan konduktor teras beroperasi dengan selamat pada suhu berterusan sehingga 90°C.

Peralatan Tempat Tidur dan Pengisi Dalam:Bahan polipropilena bukan higroskopik yang mengekalkan struktur berbilang teras dengan sempurna bulat dan seimbang dari segi struktur.

Perisai Pita Keluli Berganda (DSTA):Pita logam bertindih dibalut rapat di bawah jaket luar, memberikan rintangan tugas berat terhadap beban penghancuran bawah tanah dan hentakan penyodok penggalian.

Jaket Luar PVC Tugas Berat:Menyediakan lapisan penjejakan alam sekitar termaju yang menentang asid tanah, penyusupan lembapan dan haus yang melelas.

Faedah Kos Strategik Aluminium dalam Pengagihan Voltan Rendah

Untuk grid menengah serantau yang luas, menggunakan teras kuprum boleh menyebabkan belanjawan perolehan melonjak. Sistem voltan rendah moden memilih konduktor aluminium yang dipadatkan untuk dua sebab yang menentukan:

1. Penjimatan Belanjawan Dramatik:Perolehan teras aluminium sememangnya mengurangkan perbelanjaan material sehingga 40% berbanding dengan alternatif tembaga yang sangat tidak menentu, membolehkan kontraktor mengembangkan jejak grid dalam had kewangan yang ketat.

2. Pengendalian Dipermudahkan di Tapak:Sifat ringan teras aluminium menjadikan kabel berbilang teras ini lebih mudah diseret melalui saluran bawah tanah yang berliku atau diletakkan di dalam parit dalam, meminimumkan keletihan anak kapal dan waktu pemasangan.

Keperluan Sistem 5 Teras dalam Tender Kuasa Moden

Peraturan bangunan antarabangsa dan spesifikasi grid kuasa sering dimandatkanSeni bina kabel 5 teras(cth., 3 Fasa + 1 Teras Neutral + 1 Teras Pembumian Khusus) berbanding reka bentuk 4 teras yang lebih lama:

Pengendalian Harmonik Unggul:Zon komersil moden penuh dengan beban bukan linear yang menolak arus harmonik tinggi melalui garis neutral. Konfigurasi teras neutral kami yang berdedikasi menghalang bebanan haba.

Pemasaran Kerosakan yang sempurna:Teras pembumian (PE) bersepadu dan berasingan menyediakan laluan segera, berimpedans rendah ke bumi. Ini memastikan bahawa pemutus litar tersandung serta-merta semasa kerosakan, melindungi peralatan dan kakitangan hiliran daripada voltan sentuh yang berbahaya.

Pematuhan Langsung Kilang dan Penyumberan Projek

Projek pembesaran grid kuasa sekunder meninggalkan margin sifar untuk ralat pemasangan atau kecacatan pembuatan. Infrastruktur voltan rendah memerlukan penjajaran teknikal yang tepat denganIEC 60502-1protokol standard antarabangsa.

PadaKabel Taitong, kami menguatkuasakan model pengeluaran tersuai 100% kilang yang ketat. Kami tidak membersihkan stok gudang generik yang sudah tua. Sebaliknya, setiap kelompok kabel pengedaran voltan rendah diekstrusi tersuai untuk memadankan bil kuantiti projek (BOQ) anda yang tepat, memastikan langkah keratan rentas yang ditentukan (cth., 4✖35 + 1✖16mm2), warna penjejakan jaket khusus dan pematuhan tepat dengan peraturan elektrik tempatan.

Hubungi bahagian kejuruteraan voltan rendah kami hari iniuntuk mendapatkan katalog ujian jenis yang dibenarkan, cetak biru reka bentuk keratan rentas, atau untuk menerima matriks harga kilang yang ekspres dan siap kontrak untuk tender projek anda yang akan datang!
