Mengapa Kabel Kawalan Berlindung Menghalang Bunyi EMI

Ringkasan:Di loji pembuatan automatik, stesen penjanaan kuasa dan kemudahan pemprosesan yang kompleks, talian kawalan berjalan bersama talian kuasa berat, mewujudkan medan elektromagnet yang sengit.Kabel anti-gangguan kawalan terlindungberfungsi sebagai sistem saraf yang boleh dipercayai bagi operasi ini. Artikel ini menguraikan seni bina bahan berbilang lapisan, mekanik penindasan gangguan elektromagnet (EMI) dan faedah perisai yang menjadikan kabel kawalan premium kritikal untuk automasi industri moden.

Jadual Kandungan

pengenalan

Anatomi Struktur Kabel Kawalan Anti-Gangguan Terlindung

Mengapa Perisai Jalinan Penting Menentang Bunyi Industri

Senario Aplikasi Kritikal dalam Kejuruteraan Automatik

Pematuhan Langsung Kilang dan Pesanan Tersuai

pengenalan

Memandangkan loji perindustrian menyepadukan sistem automatik yang lebih pintar, ketumpatan peralatan elektronik meningkat secara eksponen. Persekitaran berketumpatan tinggi ini menjana sejumlah besar gangguan elektromagnet (EMI) dan gangguan frekuensi radio (RFI). Tanpa perisai yang mencukupi, isyarat kawalan voltan rendah yang dihantar kepada pengawal logik boleh atur cara (PLC), penderia dan penggerak boleh menjadi rosak dengan mudah, membawa kepada bacaan mesin palsu, ralat sistem atau penutupan kecemasan yang berbahaya.

Untuk mendapatkan isyarat automatik yang kritikal,Kabel Taitongmengeluarkan kabel anti-gangguan kawalan terlindung tugas berat. Menggabungkan konduktor yang sangat fleksibel dengan perisai logam padat, talian kawalan ini memastikan penghantaran isyarat yang sempurna merentasi zon perindustrian yang sangat terganggu di seluruh dunia.

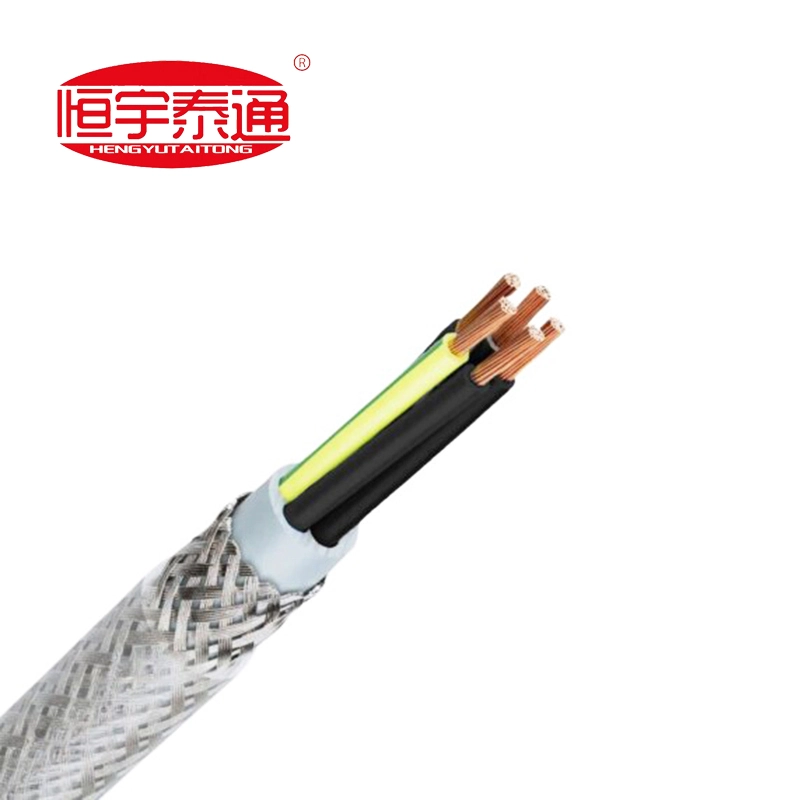

Anatomi Struktur Kabel Kawalan Anti-Gangguan Terlindung

Konfigurasi dalaman kabel kawalan standard direka bentuk lapisan demi lapisan untuk memisahkan bunyi luaran daripada konduktor kuprum dalaman:

Konduktor Kuprum Ketulenan Tinggi: Terdiri daripada wayar tembaga biasa berbilang teras, terkandas halus, memberikan kekonduksian elektrik maksimum dan fleksibiliti unggul untuk penghalaan ketat di dalam panel kawalan.

Penebat Berkod Warna: Kompaun penebat PVC atau XLPE premium dengan pengekodan warna yang berbeza (termasuk wayar pembumian hijau/kuning standard) untuk pengenalan dan keselamatan terminal yang mudah semasa pemasangan.

Katil Dalam / Lapisan Sarung: Balutan polimer licin atau lapisan tersemperit yang mengikat rapat teras berpintal bersama-sama dan membentuk kusyen pelindung untuk perisai di atasnya.

Perisai Logam Jalinan Liputan Tinggi: Jalinan kuprum timah atau dawai keluli tenunan silang padat yang menyelubungi teras dalaman, bertindak sebagai penghalang elektromagnet yang tidak dapat ditembusi.

Jaket Luar Kalis Api: Sarung PVC teguh yang diformulasikan untuk menahan percikan minyak, pengesanan kelembapan, lelasan dan penyebaran nyalaan dalam dulang kabel terbuka.

Mengapa Perisai Jalinan Penting Menentang Bunyi Industri

Walaupun wayar kawalan tidak dilindungi berfungsi dengan baik dalam gelung elektrik asas, hab industri automatik mewajibkan perisai jalinan berliputan tinggi untuk tiga sebab prestasi utama:

1. Penyerapan EMI & RFI yang Komprehensif: Jalinan logam bertindak sebagai sangkar Faraday. Ia memintas gelombang elektromagnet yang dipancarkan dari sekitar motor besar, transformer dan kabel kuasa voltan tinggi, dengan selamat mengalihkan arus sesat ke tanah sebelum ia mengganggu isyarat teras dalam.

2. Kekuatan Fleksibel Unggul: Tidak seperti perisai kerajang aluminium statik yang mudah koyak atau retak apabila dibengkokkan berulang kali di dalam jentera dinamik, jalinan logam tenunan mengekalkan integriti perisai struktur 100% walaupun di bawah lenturan dan pemusingan mekanikal yang berterusan.

3.Cross-Talk Pencegahan: Dalam konduit kawalan berbilang teras, arus frekuensi tinggi dalam satu wayar boleh mengalir ke litar bersebelahan. Jalinan ketepatan mengasingkan kumpulan kabel individu, memastikan aliran data bebas dan bersih.

Senario Aplikasi Kritikal dalam Kejuruteraan Automatik

Terima kasih kepada kebolehpercayaan anti-gangguan mereka, kabel kawalan terlindung banyak ditentukan merentas tender infrastruktur ketepatan:

Talian Pemasangan Automatik & Robotik: Memautkan meja kawalan PLC pusat kepada lengan robot automatik dan penghantar pemasangan yang memerlukan gelung arahan tanpa gangguan.

Panel Kawalan Pencawang & Geganti: Instrumen pengukuran yang saling bersambung, geganti pelindung dan kawalan gear suis dalam persekitaran kuasa voltan tinggi.

Petrokimia dan Penapisan Pemprosesan: Memancarkan bacaan sensor suhu, tekanan dan meter aliran yang halus ke atas larian kabel dalaman dan luaran yang dilanjutkan.

HVAC dan Pengurusan Bangunan: Menghalakan gelung kawalan bunyi rendah yang selamat melalui bangunan tinggi komersial untuk mengurus pengudaraan automatik, lif dan seni bina keselamatan.

Pematuhan Langsung Kilang dan Pesanan Tersuai

Instrumen ketepatan membenarkan margin sifar untuk ketidakseimbangan impedans atau jurang perisai. Kontrak perolehan industri mewajibkan pematuhan yang tepat dengan standard kualiti yang ketat seperti IEC 60227 atau norma industri serantau.

PadaKabel Taitong, kami menolak sistem penjelasan inventori yang tegar dan dikeluarkan secara besar-besaran memihak kepada model pengeluaran tersuai 100% terus dari kilang. Kami memahami bahawa setiap persediaan automasi memerlukan kiraan teras yang unik, susunan pembumian khusus dan sifat penebat khusus. Kami memperibadikan setiap kelompok kabel kawalan terus ke bil kuantiti khusus (BOQ) projek anda—menentukur saiz teras, nisbah liputan perisai dan sebatian jaket agar sepadan dengan persekitaran elektrik anda yang tepat.

Hubungi pasukan kejuruteraan instrumentasi kami hari iniuntuk meminta lukisan teknikal yang disahkan, susun atur teras tersuai, atau untuk menerima anggaran harga kilang yang nyata untuk tender projek anda yang akan datang!
