Mengapa Grid Kuasa Kabel Aluminium Berperisai 4 Teras

Ringkasan: Dalam perluasan utiliti perindustrian, rangkaian pengumpulan loji solar, dan sesalur pengedaran bangunan komersial, mengimbangi ketahanan pengebumian terus dengan belanjawan perolehan yang ketat adalah keutamaan kejuruteraan utama. Kabel kuasa aluminium berperisai 4 teras (siri YJLV22 / 0.6/1kV) berfungsi sebagai penyelesaian penghantaran kebolehpercayaan tinggi untuk rangkaian sekunder voltan rendah. Artikel teknikal ini menganalisis reka bentuk berbilang lapisan, mekanik perisai pita keluli berganda dan faedah kos yang menjadikan kabel kuasa aluminium 4 teras pilihan utama untuk tender infrastruktur antarabangsa.

Jadual Kandungan

pengenalan

Seni Bina Struktur Kabel Aluminium Berperisai 4 Teras

Perisai Pita Keluli Berganda: Menjaga Larian Utiliti Pengebumian Terus

Reka Bentuk 4 Teras: Memperkemas Kuasa Voltan Rendah Tiga Fasa

Kelebihan Kos Konduktor Aluminium Terkandas

Senario Aplikasi Utama dalam Grid Kuasa Serantau

Penyesuaian Langsung Kilang dan Keselamatan Penyumberan

pengenalan

Talian pengagihan kuasa voltan rendah bawah tanah tertakluk kepada ketegangan fizikal yang berat. Parit bawah tanah mendedahkan kabel tidak berperisai kepada pergerakan tanah, daya pemadatan, tepi batu tajam dan kemungkinan pencerobohan tikus. Selain itu, menyatakan konduktor tembaga merentasi rentang pengedaran yang panjang meningkatkan kos bahan mentah dan perbelanjaan pengangkutan.

Untuk menyelesaikan halangan pemasangan ini, Kabel Taitong mengeluarkan kabel kuasa aluminium berperisai aluminium 0.6/1kV premium 4-teras pita keluli. Dengan menggandingkan konduktor aluminium terkandas kekonduksian tinggi dengan perisai pita keluli berkembar yang teguh, kabel kami memberikan kekuatan mekanikal yang boleh dipercayai dan penghantaran kuasa berterusan untuk kontraktor utiliti global.

Seni Bina Struktur Kabel Aluminium Berperisai 4 Teras

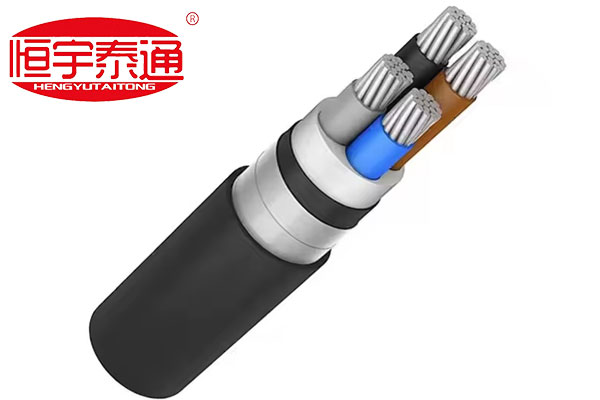

Pandangan terperinci pada keratan rentas kabel kuasa aluminium berperisai 4 teras menggambarkan kejuruteraan berlapisnya yang dibina untuk keadaan bawah tanah yang sukar:

Konduktor Aluminium Terkandas Padat: Dibentuk daripada wayar aluminium elektrik ketulenan tinggi yang terdampar dengan ketat kepada diameter kabel yang lebih rendah sambil memastikan kekonduksian elektrik yang optimum.

Penebat XLPE/PVC Berkod Warna:Penebat fasa berkod warna (cth., Coklat, Biru, Hitam, Kelabu) membenarkan pengenalan fasa yang tepat dan sambungan terminal dipermudahkan semasa pemasangan tapak.

Peralatan Tempat Tidur Dalam Tersemperit:Lapisan kusyen pelindung dalaman licin dibalut pada berkas teras yang dipasang untuk mengelakkan kerosakan geseran perisai.

Perisai Pita Keluli Berganda (DSTA):Pita perisai keluli heliks bertindih dibalut dengan selamat di sekeliling peralatan tempat tidur dalam, menyerap hentaman luaran yang berat dan tekanan jejarian.

Sarung Luar Kalis Cuaca:Jaket luar PVC atau PE tugas berat yang menstabilkan UV yang menentang kelembapan tanah, kakisan asid dan lelasan permukaan.

Perisai Pita Keluli Berganda: Menjaga Larian Utiliti Pengebumian Terus

Mengapakah perunding projek dan kontraktor EPC menentukan perisai pita keluli berkembar (DSTA) untuk pemasangan kabel bawah tanah?

1. Keserasian Pengebumian Langsung:Kabel berperisai menghilangkan keperluan untuk PVC luaran yang mahal atau paip konduit konkrit, membolehkan pemasangan terus ke dalam parit bumi terbuka dan mengurangkan jumlah kos pembinaan awam.

2. Kehancuran Melampau dan Rintangan Kesan:Penempatan tanah bawah dan kenderaan berat yang melalui atas menggunakan daya menegak berterusan. Balutan pita keluli berganda melindungi konduktor dalaman daripada ubah bentuk dan tusukan fizikal.

3.Pertahanan Perosak Bawah Tanah:Tikus dan serangga perosak sering mengunyah melalui polimer luar yang lembut. Lapisan pita keluli mencipta halangan fizikal yang tidak dapat ditembusi yang memanjangkan hayat perkhidmatan talian melebihi 30 tahun.

Reka Bentuk 4 Teras: Memperkemas Kuasa Voltan Rendah Tiga Fasa

Konfigurasi 4-teras direka khusus untuk rangkaian pengedaran empat wayar tiga fasa (3 Ph+N):

Pengagihan Fasa Seimbang:Menampung tiga konduktor fasa bersama-sama dengan konduktor neutral bersaiz penuh dalam satu berkas kabel.

Reka Letak Mudah:Mengurangkan buruh meletakkan kabel dan keperluan ruang dulang kabel berbanding dengan menjalankan berbilang kabel teras tunggal.

Kelebihan Kos Konduktor Aluminium Terkandas

Harga bahan mentah memberi kesan ketara kepada daya maju infrastruktur. Menggunakan konduktor aluminium terkandas dan bukannya tembaga menghasilkan faedah ekonomi yang jelas:

Simpanan Modal yang Banyak:Aluminium memberikan kapasiti tampung kuasa yang sangat baik pada sebahagian kecil daripada kos bahan tembaga, membolehkan kontraktor meregangkan belanjawan projek merentasi jarak pengedaran yang lebih jauh.

Berat Pengangkutan dan Pengendalian dikurangkan:Sifat ringan aluminium memudahkan penarikan dulang kabel, mengurangkan jam tenaga kerja pemasangan dan mengoptimumkan pemuatan muatan kontena untuk penghantaran ke luar negara.

Senario Aplikasi Utama dalam Grid Kuasa Serantau

Terima kasih kepada ketahanan struktur dan kecekapan kos yang tinggi, talian aluminium berperisai 4 teras Taitong Cable dipaparkan secara meluas dalam tender global:

Rangkaian Pengumpulan Ladang Suria dan Angin:Mengangkut kuasa AC voltan rendah daripada pengubah langkah naik ke hab pengedaran utama merentasi medan suria yang luas.

Kompleks Perindustrian dan Komersial:Menghalakan penyuap utama bawah tanah yang menghubungkan pengubah utiliti utama ke panel pengedaran kilang.

Tender Sambungan Grid Pinggir Bandar:Menggantikan talian atas yang rapuh dengan rangkaian perisai terkubur untuk mengelakkan gangguan bekalan elektrik berkaitan cuaca di zon kediaman yang semakin meningkat.

Penyesuaian Langsung Kilang dan Keselamatan Penyumberan

Tender utiliti meninggalkan ruang sifar untuk lompang penebat, varians konduktor atau jurang perisai. Kontrak perolehan global menuntut pematuhan ketat kepada parameter yang diiktiraf, termasuk IEC 60502-1 dan BS 5467.

PadaKabel Taitong, kami menyokong pelaksanaan projek anda melalui model pengeluaran tersuai langsung kilang 100%. Kami tidak menolak barang-barang pelepasan gudang pra-buatan yang sudah tua. Sebaliknya, kami memperibadikan setiap kelompok kabel aluminium berperisai 4 teras untuk diselaraskan terus dengan bil kuantiti tepat (BOQ) projek anda—menentukur keratan rentas konduktor (16 mm2 hingga 500 mm2), ketebalan penebat, parameter perisai dan bahan sarung luar untuk memenuhi piawaian grid nasional tempatan.

Hubungi bahagian kejuruteraan kabel kuasa kami hari ini untuk memintalaporan ujian jenis yang disahkan, lukisan dimensi tersuai atau petikan harga ekspres, langsung dari kilang untuk tender kuasa anda yang akan datang!
